1200KW बॉडॉइन प्राकृतिक गैस इलेक्ट्रिक जेनरेटर सीएचपी कोजेनरेशन पावर जेनरेटर

उत्पाद विवरण

1200KW बॉडॉइन प्राकृतिक गैस इलेक्ट्रिक जेनरेटर सीएचपी कोजेनरेशन पावर जेनरेटर


विवरण

गैस जेनरेटर

Weichai 16M33D1280NG गैस इंजन और mecc alte ECO46 अल्टरनेटर चुने गए हैं।एक चंदवा में, एक 1.2MW गैस जनरेटर, एक क्षैतिज शीतलन प्रणाली और एक नियंत्रण प्रणाली एकीकृत होती है।कैनोपी रेत और कैटकिन प्रूफ है।तापमान क्षेत्र नियंत्रण डिजाइन जनरेटर को सामान्य रूप से तापमान सीमा -30 ℃ से 50 ℃ तक संचालित करने में सक्षम बनाता है।

कुल बिजली संयंत्र की क्षमता 12MW है और सभी जनरेटर संयुक्त हैं।कोई भी जनरेटर बैकअप सेट हो सकता है जो किसी अन्य जनरेटर की तत्काल शिफ्ट को सक्षम बनाता है।प्रत्येक जनरेटर के लिए एक पृथक स्विच स्थापित किया गया है जो आवश्यक होने पर किसी भी गैस जनरेटर को अलग कर देगा।
जेनरेटर मॉडल: EW-1200NGB-1 / 4A।

1.2MW गैस जेनरेटर डिजाइन

चंदवा

30 फीट लंबी चंदवा विशेष रूप से 1.2MW जनरेटर के लिए डिज़ाइन की गई है।सतह को पॉलीयुरेथेन द्वारा लेपित किया जाता है जो चमक रहा है और पहनने का विरोध करता है।कैनोपी में कंट्रोल कैबिनेट, जेनरेटर केबिन, एयर इनलेट/आउटलेट फिल्टरिंग सिस्टम हैं।कैनोपी के शीर्ष पर क्षैतिज शीतलन प्रणाली है।गैस की आपूर्ति एक छोर पर सेट है और बिजली केबल दूसरे छोर से जुड़ी हुई है।यह लेआउट साइट गैस पाइप और केबल व्यवस्था को आसान और सुविधाजनक बनाता है।

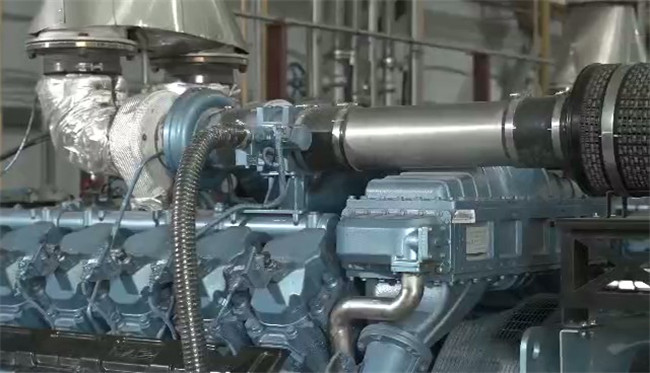

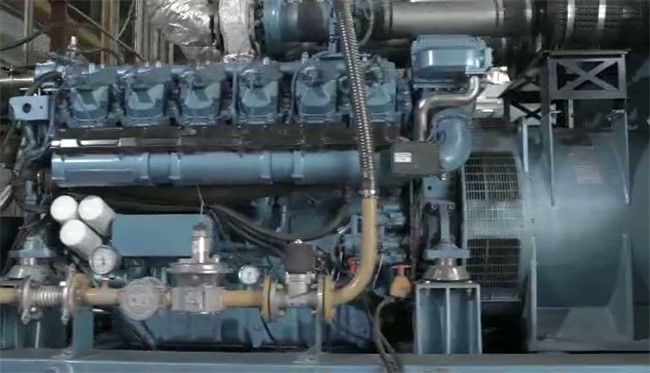

गैस से चलनेवाला इंजन

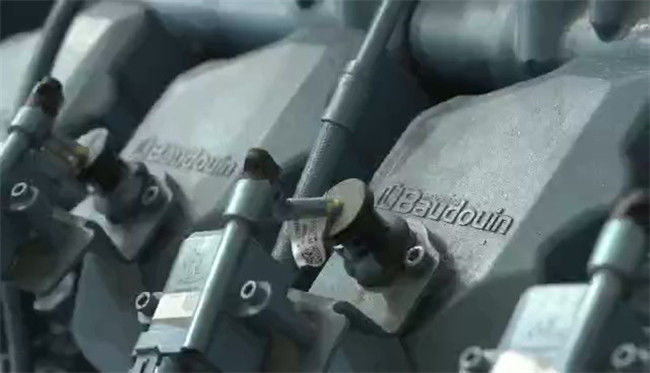

बॉडॉइन 16M33D1289NG गैस इंजन का चयन किया गया है।कुछ कार्य परिस्थितियों के लिए अपनी विद्युत दक्षता, विश्वसनीयता और ईंधन अनुकूलता में सुधार के लिए गैस इंजन को ईंधन नियंत्रण प्रणालियों में गहराई से विकसित किया गया है।विकास गतिशील प्रतिक्रिया, ईंधन अर्थव्यवस्था, विश्वसनीयता और सुरक्षा के लिए भी विचार करता है।

सिद्ध गैस इंजन को आयातित गैस क्लोज-लूप लीन-बर्न कंट्रोल सिस्टम द्वारा नियंत्रित किया जाता है जिसमें नवीनतम वुडवर्ड कंट्रोल सिस्टम, होरबिगर इंटेलिजेंट इग्निशन सिस्टम, एबीबी उच्च कुशल टर्बोचार्जर, सिंगल सिलेंडर इन-डिपेंडेंट कॉम्पेक्टिव इग्निशन, इलेक्ट्रिकल स्पीड रेगुलेटिंग सिस्टम, फ्यूल क्लोज-लूप शामिल हैं। नियंत्रण प्रणाली, पर्यावरण स्व-अनुकूलन प्रणाली और आत्म निदान और सुरक्षा प्रणाली।ये सभी प्रणालियां गैस इंजन का सटीक और विश्वसनीय नियंत्रण सुनिश्चित करेंगी और इसके आर्थिक, गतिशील और पर्यावरणीय प्रदर्शन को सुनिश्चित करेंगी।उच्च विश्वसनीयता और दक्षता प्राप्त करने के लिए हमारी कंपनी द्वारा सिस्टम को भी अनुकूलित किया गया है।

शीतलन प्रणाली

उच्च-निम्न तापमान क्षैतिज शीतलन प्रणाली, उच्च कुशल, कम शक्ति वाले बिजली के पंखे, इंटर-कूलर और जैकेट वाटर कूलिंग क्षमता क्लोज-साइकिल नियंत्रण जनरेटर को विभिन्न परिवेश के तापमान में उपयोग करने में सक्षम बनाने के लिए सुसज्जित हैं।

तालिका 3-1:1.2MW कूलिंग सिस्टम पैरामीटर्स


आवर्तित्र

Mecc Alte ECO46 ब्रशलेस सिंक्रोनस अल्टरनेटिंग-करंट जनरेटर को मजबूत चलने वाले घटकों के साथ लोड प्रभाव और हस्तक्षेप के लिए अल्टरनेटर प्रतिरोध में सुधार करने और इसके दीर्घकालिक विश्वसनीय और स्थिर संचालन को सुनिश्चित करने के लिए चुना जाता है।

जनरेटर सेट नियंत्रण प्रणाली

जेनरेटर कंट्रोल सिस्टम डीईआईएफ इंटेलिजेंट जेनरेटर कंट्रोल सिस्टम है जो ऑटोमैटिक स्टार्ट, स्पीड अप, स्विचिंग ऑन, पैरेलल, लोड एलोकेशन, ब्रेक सेपरेशन, कूलिंग और हॉल्ट का एहसास कराता है।रिमोट कंट्रोल और मॉनिटरिंग सिस्टम भी उपलब्ध है।

गैस जेनरेटर तकनीकी पैरामीटर

तालिका 3-2 1.2MW / 400V गैस जेनरेटर के लिए तकनीकी पैरामीटर

• गैस जेनरेटर कार्य
• स्टार्टअप मॉडल

गैस जनरेटर 24V डीसी बैटरी द्वारा शुरू किए जाते हैं।किसी अन्य डीजल जनरेटर या ग्रिड बिजली की आपूर्ति की आवश्यकता नहीं है।

• एमर्जेंट स्टॉप

प्राकृतिक गैस रिसाव, अतिप्रवाह आदि के मामलों में मैनुअल इमर्जेंट स्टॉप और स्वचालित विफलता आपातकालीन स्टॉप हैं।

• गैस जेनरेटर नियंत्रण

एक बटन नियंत्रण, वायु-ईंधन अनुपात ऑटो समायोजन, पावर फैक्टर ऑटो नियंत्रण, स्वचालित लोड वृद्धि और कमी जनरेटर पर महसूस की जा सकती है।
जेनरेटर कंट्रोल सिस्टम: कंट्रोल कैबिनेट में एक डिस्प्लेर होता है।कैबिनेट में, जनरेटर की कार्य प्रक्रिया की निगरानी और नियंत्रण के लिए नियंत्रक, रिले, फ़्यूज़, मीटर, समायोजन बटन, संकेतक और आकस्मिक स्टॉप बटन हैं।

• विफलता के मामले में जनरेटर संरक्षण

नियंत्रण प्रणाली में ओवर लोड, ओवर करंट, शॉर्ट सर्किट, रिवर्स पावर, अंडरफ्रीक्वेंसी, ओवरफ्रीक्वेंसी, अंडरवॉल्टेज, ओवरवॉल्टेज, ओवर स्पीड आदि के लिए प्रोटेक्शन फंक्शन और साउंड / लाइट अलार्मिंग हैं।
ठंडे पानी के उच्च तापमान, स्नेहक के कम दबाव, अधिक भार, असफल स्टार्टअप जैसी मामूली विफलताओं के लिए, प्रकाश और ध्वनि खतरनाक होगी और ऑटो या मैन्युअल स्टॉप की अनुमति है।
इंजन के उच्च तापमान, कम स्नेहक दबाव, अधिक गति आदि जैसी गंभीर विफलता के लिए, यह स्वचालित रूप से बंद हो जाएगा और अलार्म को बाहर भेज दिया जाएगा।


• गुणवत्ता की गारंटी

गारंटी अवधि EXW की तारीख से 12 महीने या संचालन के 3000 घंटे, जो भी पहले हो, होगी।निर्माता गैस जनरेटर उपयोगकर्ता पुस्तिका प्रदान करेगा और खरीदार के इंजीनियरों को प्रशिक्षित करेगा।गलत संचालन या अनुचित संचालन के कारण होने वाले किसी भी नुकसान की जिम्मेदारी खरीदार की होगी।
