1200KW बॉडॉइन सीएनजी गैस जेनरेटर सीएचपी प्राकृतिक गैस जेनरेटर

उत्पाद विवरण

1200 किलोवाट बॉडॉइन प्राकृतिक गैस इंजन (सीएचपी) सीएनजी सीएचपी गैस जेनरेटर



1.1 परियोजना की बुनियादी आवश्यकताएं



1.1.1 आउटपुट वोल्टेज: 400kV

आवृत्ति: 50 हर्ट्ज

पावर फैक्टर: 0.9 और ऊपर।



1.1.2 ऑपरेशन मोड: पृथक और सिंक्रनाइज़।जेनरेटर 24V पावर ब्लैक स्टार्टअप द्वारा शुरू किए जाते हैं, किसी बाहरी बिजली की आपूर्ति की आवश्यकता नहीं होती है।



1.1.3.अन्य आवश्यकताएँ: जनरेटर क्षैतिज शीतलन प्रणाली और बिजली के पंखे के साथ छत्र में होंगे।गैस रिसाव चेतावनी उपकरणों की जरूरत है।



1.2 गैस संरचना और ऊष्मा मान



दैनिक प्राकृतिक गैस की आपूर्ति 60000 घन मीटर प्रति दिन है।हालांकि, गैस का दबाव स्पष्ट नहीं है।जनरेटर सेटों को लगभग 20-50kPa.G प्राकृतिक गैस के दबाव की आवश्यकता होती है। प्राकृतिक गैस संरचना निम्नानुसार है:

तालिका 1-1 प्राकृतिक गैस संरचना



गैस प्रकार	तिल प्रतिशत	टिप्पणियां
सीएच4	84.94%
C2H6	4.85%
C3H8	1.81%
C4H10	0.72%
C5H12plus	2.81%
एन 2	4.38%
एआर	0.05%
वह	0.03%
एच 2	0.6%
सीओ 2	0.08%

प्राकृतिक गैस का ताप मान लगभग 40.6MJ/Nm³ है।गैस जनरेटर, गैस संरचना के प्रकार के अनुसार, जनरेटर के विश्वसनीय और कुशल संचालन को सुनिश्चित करने के लिए प्राकृतिक गैस एकाग्रता और इग्निशन के समय को स्वचालित रूप से समायोजित कर सकता है।



2. गैस जेनरेटर

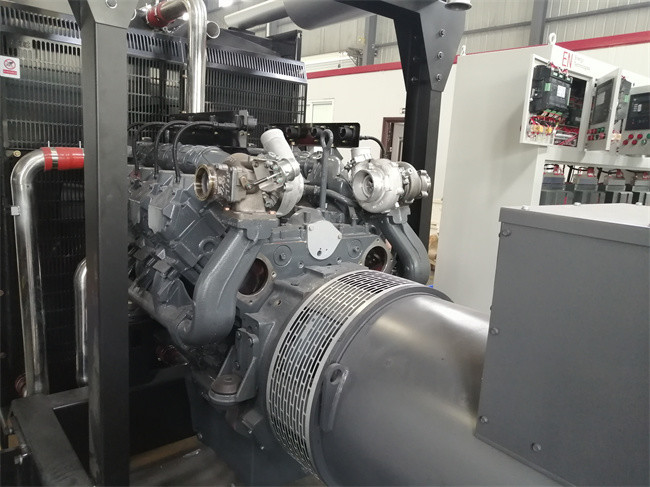

Weichai 16M33D1280NG गैस इंजन और mecc alte ECO46 अल्टरनेटर चुने गए हैं।एक चंदवा में, एक 1.2MW गैस जनरेटर, एक क्षैतिज शीतलन प्रणाली और एक नियंत्रण प्रणाली एकीकृत होती है।कैनोपी रेत और कैटकिन प्रूफ है।तापमान क्षेत्र नियंत्रण डिजाइन जनरेटर को सामान्य रूप से तापमान सीमा -30 ℃ से 50 ℃ तक संचालित करने में सक्षम बनाता है।



कुल बिजली संयंत्र की क्षमता 12MW है और सभी जनरेटर संयुक्त हैं।कोई भी जनरेटर बैकअप सेट हो सकता है जो किसी अन्य जनरेटर की तत्काल शिफ्ट को सक्षम बनाता है।प्रत्येक जनरेटर के लिए एक पृथक स्विच स्थापित किया गया है जो आवश्यक होने पर किसी भी गैस जनरेटर को अलग कर देगा।

जेनरेटर मॉडल: EW-1200NGB-1 / 4A।



1.2MW गैस जेनरेटर डिजाइन



3.1 चंदवा



30 फीट लंबी चंदवा विशेष रूप से 1.2MW जनरेटर के लिए डिज़ाइन की गई है।सतह को पॉलीयुरेथेन द्वारा लेपित किया जाता है जो चमक रहा है और पहनने के लिए प्रतिरोधी है।कैनोपी में कंट्रोल कैबिनेट, जेनरेटर केबिन, एयर इनलेट/आउटलेट फिल्टरिंग सिस्टम हैं।कैनोपी के शीर्ष पर क्षैतिज शीतलन प्रणाली है।गैस की आपूर्ति एक छोर पर सेट है और बिजली केबल दूसरे छोर से जुड़ी हुई है।यह लेआउट साइट गैस पाइप और केबल व्यवस्था को आसान और सुविधाजनक बनाता है।



3.2 गैस इंजन



बॉडॉइन 16M33D1289NG गैस इंजन का चयन किया गया है।कुछ कार्य परिस्थितियों के लिए अपनी विद्युत दक्षता, विश्वसनीयता और ईंधन अनुकूलता में सुधार के लिए गैस इंजन को ईंधन नियंत्रण प्रणालियों में गहराई से विकसित किया गया है।विकास गतिशील प्रतिक्रिया, ईंधन अर्थव्यवस्था, विश्वसनीयता और सुरक्षा के लिए भी विचार करता है।



सिद्ध गैस इंजन को आयातित गैस क्लोज-लूप लीन-बर्न कंट्रोल सिस्टम द्वारा नियंत्रित किया जाता है जिसमें नवीनतम वुडवर्ड कंट्रोल सिस्टम, होरबिगर इंटेलिजेंट इग्निशन सिस्टम, एबीबी उच्च कुशल टर्बोचार्जर, सिंगल सिलेंडर इन-डिपेंडेंट कॉम्पेक्टिव इग्निशन, इलेक्ट्रिकल स्पीड रेगुलेटिंग सिस्टम, फ्यूल क्लोज-लूप शामिल हैं। नियंत्रण प्रणाली, पर्यावरण स्व-अनुकूलन प्रणाली और आत्म निदान और सुरक्षा प्रणाली।ये सभी प्रणालियां गैस इंजन का सटीक और विश्वसनीय नियंत्रण सुनिश्चित करेंगी और इसके आर्थिक, गतिशील और पर्यावरणीय प्रदर्शन को सुनिश्चित करेंगी।उच्च विश्वसनीयता और दक्षता प्राप्त करने के लिए हमारी कंपनी द्वारा सिस्टम को भी अनुकूलित किया गया है।



3.3 शीतलन प्रणाली



उच्च-निम्न तापमान क्षैतिज शीतलन प्रणाली, उच्च कुशल, कम शक्ति वाले बिजली के पंखे, इंटर-कूलर और जैकेट वाटर कूलिंग क्षमता क्लोज-साइकिल नियंत्रण जनरेटर को विभिन्न परिवेश के तापमान में उपयोग करने में सक्षम बनाने के लिए सुसज्जित हैं।



तालिका 3-1:1.2MW कूलिंग सिस्टम पैरामीटर्स



	जैकेट रेडिएटर	इंटर-कूलर रेडिएटर
डिज़ाइन किया गया परिवेश तापमान	50 ℃	45℃
डिज़ाइन की गई कूलिंग पावर	960kW	130kW
1200kW कूलिंग रिडंडेंसी	115%	122%
1100kWCकूलिंग रिडंडेंसी	128%	139%
1000kWCकूलिंग रिडंडेंसी	143%	155%
रेडिएटर क्षेत्र	670㎡	505㎡
सामग्री	कॉपर पाइप्स/कॉपर फिन्स	कॉपर पाइप्स/कॉपर फिन्स
एप्लाइड परिवेश तापमान	-30 ℃ ~ 50 ℃	-30 ℃ ~ 45 ℃

3.4 अल्टरनेटर



Mecc Alte ECO46 ब्रशलेस सिंक्रोनस अल्टरनेटिंग-करंट जनरेटर को मजबूती से चलने वाले घटकों के साथ लोड प्रभाव और हस्तक्षेप के लिए अल्टरनेटर प्रतिरोध में सुधार करने और इसके दीर्घकालिक विश्वसनीय और स्थिर संचालन को सुनिश्चित करने के लिए चुना गया है।



3.5 जेनरेटर सेट कंट्रोल सिस्टम



जेनरेटर कंट्रोल सिस्टम डीईआईएफ इंटेलिजेंट जेनरेटर कंट्रोल सिस्टम है जो ऑटोमैटिक स्टार्ट, स्पीड अप, स्विचिंग ऑन, पैरेलल, लोड एलोकेशन, ब्रेक सेपरेशन, कूलिंग और हॉल्ट का एहसास कराता है।रिमोट कंट्रोल और मॉनिटरिंग सिस्टम भी उपलब्ध है।



3.6 गैस जेनरेटर तकनीकी पैरामीटर



तालिका 3-2 1.2MW / 400V गैस जेनरेटर के लिए तकनीकी पैरामीटर

एस.एन.	मद	मापदंडों
1	जनरेटर सेट	चंदवा के साथ 1.2MW गैस जेनरेटर
1.1	जेनरेटर मॉडल	EW-1200NGB-1 / 4A
1.2	मूल्यांकित शक्ति	1200kW
1.3	मूल्यांकन वर्तमान	2165ए
1.4	रेटेड वोल्टेज	230/400V
1.5	मूल्यांकन आवृत्ति	50 हर्ट्ज
1.6	स्टार्टअप मोड	DC24V विद्युत प्रारंभ
1.7	गति विनियमन	विद्युत विनियमन
1.8	ईंधन नियंत्रण	लीन-बर्न, क्लोज-लूप कंट्रोल
1.9	इग्निशन	विद्युत नियंत्रण एकल सिलेंडर इन-निर्भर उच्च ऊर्जा इग्निशन
1.10	जेनरेटर सेट नियंत्रण	वन-बटन स्टार्टअप/स्टॉप
1.11	स्नेहक की खपत	≤0.2g/kWh
1.12	विद्युत दक्षता	40.1% (80% ~ 100% लोड)
1.13	आयाम	9000 × 3000 × 2900 मिमी (स्थापना के बाद ऊंचाई 4500 मिमी)
1.14	कुल भार	14900 किग्रा
2	यन्त्र
2.1	ब्रांड	वीचाई/बौदौइन
2.2	आदर्श	16एम33डी1280एनजी
2.3	विस्थापन	52.3L
2.4	हवा का सेवन	टर्बोचार्ज, फोर्स्ड इंटर-कूलर, फोर-वाल्व स्ट्रक्चर
2.5	रेटेड आरपीएम	1500r/मिनट
2.6	शीतलक	वाटर-एयर इंटर-कूलर, फोर्स्ड वाटर कूलिंग
2.7	स्नेहन	जबरन छप स्नेहन
2.8	इंजन थर्मल दक्षता	42%
3	आवर्तित्र
3.1	ब्रांड	मक्का अल्टे
3.2	आदर्श	ECO46 1S4A
3.3	शक्ति तत्व	0.8 (अंतराल)
3.4	दक्षता उत्पन्न करना	95.3%
3.5	अल्टरनेटर क्षमता	1500kVA
3.6	चरण	3-चरण 4-तार
3.7	इन्सुलेशन ग्रेड	एच
3.8	संरक्षण ग्रेड	आईपी23
4	जेनरेटर सेट नियंत्रण प्रणाली
4.1	ब्रांड	डीइफ़
4.2	आदर्श	एजीसी200
4.3	कार्यों	वन-बटन स्टार्टअप/स्टॉप, डेटा डिस्प्ले, रिकॉर्डिंग, प्रोटेक्शन और मॉनिटरिंग आदि।
4.4	प्रदर्शक	आरपीएम / स्नेहक दबाव / पानी का तापमान / चलने का समय / वर्तमान / वोल्टेज / आवृत्ति / सक्रिय शक्ति / प्रतिक्रियाशील शक्ति / भार वितरण आदि
4.5	संरक्षण कार्य	उच्च पानी के तापमान, कम स्नेहक दबाव, अधिक गति, अतिप्रवाह, एसी / डीसी वोल्टेज कम / उच्च, शॉर्ट सर्किट आदि के लिए खतरनाक और स्वचालित नियंत्रण
5	चंदवा	सकारात्मक दबाव वेंटिलेशन के साथ धूल-सबूत चंदवा
1. डेटा 35.88MJ/Nm3 प्राकृतिक गैस पर या उससे ऊपर के ताप मान पर आधारित है जो ISO8528/1, ISO3046/1 और BS5514/1 मानकों के अनुरूप है। 2. मानक परिस्थितियों में प्राप्त तकनीकी डेटा: बैरोमीटर का दबाव: 100kPa, परिवेश का तापमान: 25°C, सापेक्षिक आर्द्रता: 30%। 3. मानक स्थितियों के तहत डेटा डीआईएन मानक आईएसओ 3046/1 मूल्यांकन के अनुरूप है। रेटेड प्राकृतिक गैस खपत सहिष्णुता ± 5% के भीतर है। 4. पावर फैक्टर 0.8 और उससे अधिक है। 5. फ्यूम नॉक्स 500ppm； का विरोध करता है



• गैस जेनरेटर कार्य
• स्टार्टअप मॉडल

गैस जनरेटर 24V डीसी बैटरी द्वारा शुरू किए जाते हैं।किसी अन्य डीजल जनरेटर या ग्रिड बिजली की आपूर्ति की आवश्यकता नहीं है।

• एमर्जेंट स्टॉप

प्राकृतिक गैस रिसाव, अतिप्रवाह आदि के मामलों में मैनुअल इमर्जेंट स्टॉप और स्वचालित विफलता आपातकालीन स्टॉप हैं।

• गैस जेनरेटर नियंत्रण

जनरेटर पर एक-बटन नियंत्रण, वायु-ईंधन अनुपात ऑटो समायोजन, पावर फैक्टर ऑटो नियंत्रण, स्वचालित लोड वृद्धि और कमी महसूस की जा सकती है।

जेनरेटर कंट्रोल सिस्टम: कंट्रोल कैबिनेट में एक डिस्प्लेर होता है।कैबिनेट में, जनरेटर की कार्य प्रक्रिया की निगरानी और नियंत्रण के लिए नियंत्रक, रिले, फ़्यूज़, मीटर, समायोजन बटन, संकेतक और आकस्मिक स्टॉप बटन हैं।

• विफलता के मामले में जनरेटर संरक्षण

नियंत्रण प्रणाली में ओवर लोड, ओवर करंट, शॉर्ट सर्किट, रिवर्स पावर, अंडरफ्रीक्वेंसी, ओवरफ्रीक्वेंसी, अंडरवॉल्टेज, ओवरवॉल्टेज, ओवर स्पीड आदि के लिए प्रोटेक्शन फंक्शन और साउंड / लाइट अलार्मिंग हैं।

ठंडे पानी के उच्च तापमान, स्नेहक के कम दबाव, अधिक भार, असफल स्टार्टअप जैसी मामूली विफलताओं के लिए, प्रकाश और ध्वनि खतरनाक होगी और ऑटो या मैन्युअल स्टॉप की अनुमति है।

इंजन के उच्च तापमान, कम स्नेहक दबाव, अधिक गति आदि जैसी गंभीर विफलता के लिए, यह स्वचालित रूप से बंद हो जाएगा और अलार्म को बाहर भेज दिया जाएगा।

• जेनरेटर संचालन के लिए शर्तें
  • प्राकृतिक गैस की आवश्यकता
    • रेटेड पावर पर इनलेट निकला हुआ किनारा पर प्राकृतिक गैस का दबाव 20kPa≥P≥50kPa के भीतर होना चाहिए।
    • रेटेड पावर पर प्राकृतिक गैस इनलेट पाइप आईडी डीएन 80 या उससे अधिक होनी चाहिए।
    • सामान्य ऑपरेशन में गैस का ताप मान 40.6MJ/Nm³ है, अन्य सभी परिस्थितियों को ध्यान में रखते हुए, प्राकृतिक गैस की आपूर्ति दर 2500Nm³/h या उससे अधिक (10MW लोड पर गणना) होगी।



तालिका 5-1: प्राकृतिक गैस के लिए आवश्यक संघटन

गैस प्रकार	मद	आवश्यकता
प्राकृतिक गैस	हीट वैल्यू एमजे / एनएम³	34
	वॉल्यूम% द्वारा CH4 सामग्री	82
	कुल मिलाकर सल्फर mg/Nm³	200
	H2S सामग्री mg/Nm³	15
	अशुद्धता कण आकार μm	5
	अशुद्धता की सामग्री जी / एम³	0.03

नोट: प्राकृतिक गैस की आवश्यकता के अनुसार नहीं होने पर इंजन पर प्रभाव पड़ेगा।

• शीतलक

प्रत्येक इंजन 560 लीटर कूलेंट से भरा होगा।शीतलक जंग, स्केल और ठंड प्रतिरोधी होगा और इसमें ग्लाइकोल होगा।निम्न तालिका के रूप में सटीक आवश्यकता।

तालिका 5-2 शीतलक की आवश्यकता

परिवेश का तापमान	शीतलक प्रतिशत
	ग्लाइकोल वॉल्यूम प्रतिशत	जल मात्रा प्रतिशत
5°	0	100
-10°C～5°C	33	67
-26°C～-10°C	50	50
-35°C～-26°C	56	44

5.3 स्नेहक

प्रत्येक इंजन को पहली बार 190 लीटर स्नेहक से भरा जाएगा और प्रत्येक प्रतिस्थापन मात्रा 170 लीटर होगी।गैस (सीएनजी/एलएनजी) इंजन अनन्य स्नेहक जोड़ा जाएगा।

स्नेहक मॉडल बनाम परिवेश तापमान निम्न तालिका के रूप में:



तालिका 5-3: स्नेहक कोड और संबंधित तापमान

स्नेहक कोड	परिवेश तापमान रेंज
15W/40	-20 ℃ ～40 ℃
10W / 40	-25℃～40℃
5W / 40	-30℃～40℃
0W / 40	-35℃～40℃





5.4 परिवेश का तापमान और आर्द्रता

जनरेटर सेट परिवेश के तापमान -30 ℃ ～ 50 ℃ के लिए हैं;यदि परिवेश का तापमान 40 ℃ से ऊपर है, तो जनरेटर की रेटेड शक्ति कम हो जाएगी।परिवेश के तापमान में प्रत्येक 5 ℃ में वृद्धि, जनरेटर सेट की रेटेड शक्ति 5% घट जाएगी।

अधिकतम अनुमत आर्द्रता 95% है।आर्द्रता 30% से अधिक होने पर जनरेटर पर इसका प्रभाव पड़ेगा।

5.5 ऊंचाई

जेनरेटर सेट की अनुमति ऊंचाई 3000 मीटर से अधिक नहीं है;यदि ऊंचाई 1000 मीटर से ऊपर है, तो प्रत्येक 500 मीटर ऊंचाई वृद्धि के लिए रेटेड शक्ति 3% कम हो जाएगी।



• गुणवत्ता की गारंटी

गारंटी अवधि EXW की तारीख से 12 महीने या संचालन के 3000 घंटे, जो भी पहले हो, होगी।निर्माता गैस जनरेटर उपयोगकर्ता पुस्तिका प्रदान करेगा और खरीदार के इंजीनियरों को प्रशिक्षित करेगा।गलत संचालन या अनुचित संचालन के कारण होने वाले किसी भी नुकसान की जिम्मेदारी खरीदार की होगी।
